Avansa 2007 TX

.

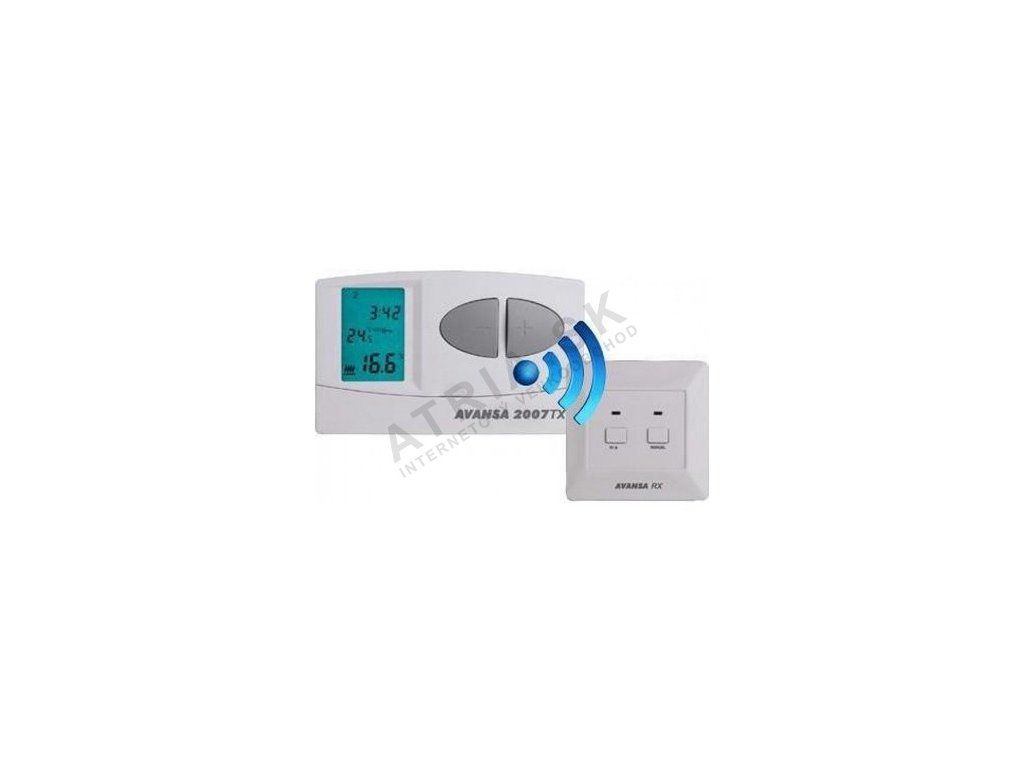

Avansa 2007 TX - programowalny tygodniowy termostat bezprzewodowy

Termostat bezprzewodowy Avansa 2007 TX jest odpowiedni do sterowania większością kotłów. Termostat może być podłączony do każdego kotła gazowego, który posiada dwuprzewodowe przyłącze termostatu pokojowego. Urządzenie można podłączyć do klimatyzatora niezależnie od tego, czy ma on napięcie robocze 24 V czy 230 V. Urządzenie można zaprogramować zgodnie z potrzebami użytkownika, tak aby system ogrzewania (chłodzenia) uruchamiał się o żądanej porze i temperaturze. Oprócz zapewnienia komfortu, pomaga również obniżyć koszty energii. Możliwe jest ustawienie 6 różnych czasów włączenia termostatu (co 10 minut) dla każdego dnia oraz dowolnie regulowanej temperatury (co 0,5 °C) dla każdego z sześciu czasów włączenia. Aparat składa się z dwóch jednostek. Jedna przenośna jednostka sterująca (termostat) i jedna jednostka odbiorcza, która jest używana do sterowania kotłem. Połączenie między termostatem a odbiornikiem odbywa się za pomocą fal radiowych, dlatego nie ma potrzeby wykonywania okablowania między termostatem a kotłem. Oba urządzenia są wstępnie ustawione przez producenta do pracy na tej samej częstotliwości. Termostat i odbiornik mają własny kod bezpieczeństwa. Dlatego nieznane zewnętrzne sygnały o częstotliwości radiowej nie mogą zakłócać bezpiecznej pracy urządzenia.

Możliwość zmiany lokalizacji termostatu ma następujące zalety:

>

.
• Nie trzeba budować kanałów wentylacyjnych, co jest szczególnie korzystne w przypadku renowacji starych budynków,
• optymalne położenie termostatu można wybrać podczas użytkowania,
• użycie termostatu jest również przydatne w przypadkach, gdy chcemy korzystać z urządzenia o różnych porach dnia i w różnych temperaturach
.

.

Czujnik wbudowany w termostat ma zasięg około 50 m na otwartej przestrzeni. Odległość ta może ulec znacznemu skróceniu w budynku, zwłaszcza jeśli pomiędzy falami radiowymi znajdują się konstrukcje żelazne lub ściany żelbetowe. Opcjonalna czułość przełączania wynosi ± 0,2 °C (ustawienie podstawowe zalecane przez producenta dla ogrzewania grzejnikowego) lub +0/-0,2 °C (ustawienie zalecane dla ogrzewania podłogowego). Wartości te odnoszą się do różnicy temperatur, jaka występuje między temperaturą ustawioną a rzeczywistą zmierzoną temperaturą w pomieszczeniu, gdy termostat jest włączony. W przypadku ustawienia przez producenta temperatury podstawowej, np. 20 °C, urządzenie włączy kocioł, gdy temperatura osiągnie 19,8 °C lub niższą, lub wyłączy go, gdy temperatura osiągnie 20,2 °C lub wyższą. W razie potrzeby termostat można rozszerzyć o gniazdo Avansa TX, które można wykorzystać (bez konieczności instalacji) do sterowania dowolnym urządzeniem elektrycznym zasilanym napięciem 230 V (np. kotłem, pompą, emiterem ciepła...). Termostat jest wyposażony w funkcję ochrony pompy. Funkcja ta służy do zapobiegania zatykaniu się pompy. Urządzenie włącza kocioł codziennie o godz. 12.00 na jedną minutę, jeśli kocioł nie był włączany zgodnie z harmonogramem przez ponad 24 godziny. Jeżeli z jakiegokolwiek powodu (np. awarii zasilania) zasilanie odbiornika energią elektryczną zostanie przerwane, praca kotła również zostanie wstrzymana.

Dane techniczne termostatu:

.
• Zakres pomiaru temperatury:0 - 35 °C (co 0,1 °C)
• Regulowany zakres pomiaru temperatury: 7 - 35 °C (w odstępach co 0,1 °C)
• Dokładność pomiaru temperatury:± 0,5 °C
• Czułość przy włączaniu (ogrzewanie grzejnikiem): ± 0,2 °C
• Na czułość (ogrzewanie podłogowe): +0/-0,2 °C
• Zalecana temperatura przechowywania:-10 °C.....+ 60 °C
.
• Napięcie zasilania: 2 x 1,5V baterie (LR6; typ AA)
• Moc wyjściowa: 1,3 mW
• Wymiary: 130 x 80 x 35 mm (bez nośnika)
.
• Waga: 155 g
.
• Typ czujnika termicznego: NTC 10 KΩ ± 1% przy 25 °C
• Objęcie zasięgiem:IP 30

.

Specyfikacja odbiornika:

.
• Moc:6W
• Napięcie zasilania: 230 V AC, 50 Hz
• Napięcie zasilania: 24V AC/DC...250V AC
• Regulowane natężenie: 6 A(obciążenie indukcyjne 2A)
.
• Zasięg: około 50 m
• Waga: 150 g
.
• Całkowita waga urządzenia: około 500 g
(termostat+odbiornik+uchwyt)

.

Przykładowe okablowanie pompy cyrkulacyjnej:

.
